описание

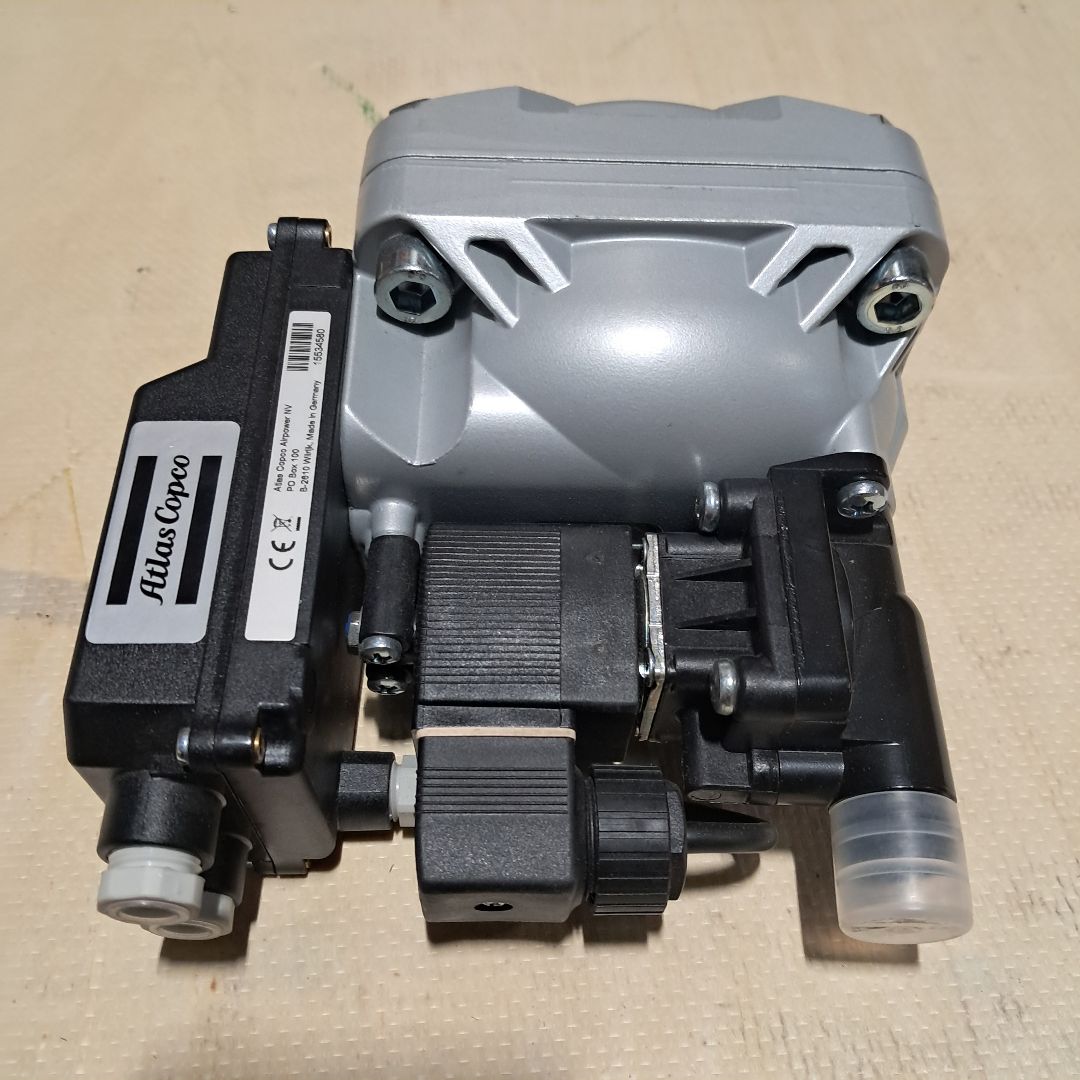

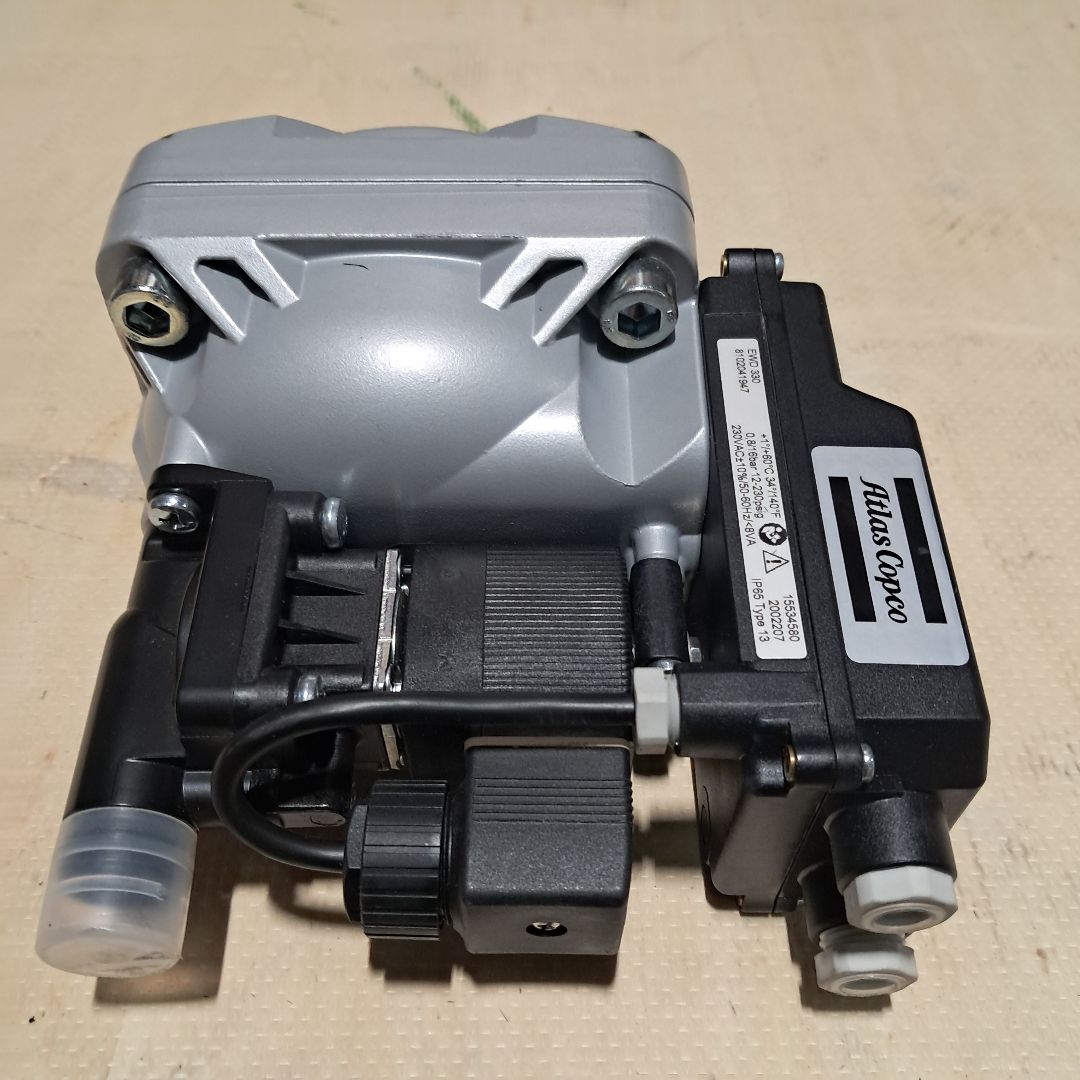

Конденсатоотводчик Atlas Copco EWD 330 — решение шведского бренда для автоматического и без потерь сжатого воздуха удаления конденсата из пневмосистем. Модель разработана для работы с компрессорными станциями, осушителями и фильтрами, где требуется надежный сброс эмульсий масла и воды без перепусков воздуха и связанных с этим энергопотерь. Благодаря интеллектуальному контролю уровня и устойчивости к загрязнению EWD 330 обеспечивает стабильную работу в реальных производственных условиях, когда в конденсате присутствуют масло, ржавчина, продукты износа и шлам. Вернуться к ассортименту бренда Atlas Copco.
Конструкция и принцип работы: конденсатоотводчик ewd 330 atlas copco для безвоздушного сброса
Сердцем устройства выступает электроника управления уровнем конденсата: датчик следит за заполнением коллектора и открывает клапан только при достижении заданного уровня. Это исключает «продувку» сжатого воздуха и делает работу энергоэффективной. Узел дренажа оснащен быстродействующим клапаном с оптимизированным проходом для загрязненного конденсата и алгоритмами антизалипания. По информации производителя, реализована функция самотестирования и аварийной сигнализации через гальванически развязанный контакт, что важно для интеграции в систему диспетчеризации.
Упрощенно маршрут рабочей среды выглядит так: конденсат из ресивера, холодильного осушителя или магистрального фильтра поступает в корпус EWD 330; электронный датчик оценивает уровень; при достижении порога управляющая плата кратковременно открывает дренажный клапан, после чего затвор немедленно закрывается. В результате потери воздуха отсутствуют, а интервал между циклами слива адаптируется к фактическому притоку конденсата. Такое управление снижает нагрузку на компрессор, уменьшает число пусков/остановов и экономит электроэнергию.
Компоновка продумана с акцентом на сервис: доступ к фильтрующему элементу (если установлен) и затвору осуществляется фронтально, без демонтажа корпуса из трубопровода. Жесткий пластиковый корпус защищает внутренние узлы от ударов и брызг, а входные/выходные штуцеры ориентированы так, чтобы избежать застойных зон и обеспечить самопромыв при каждом цикле. Блок питания на 230V AC выполнен с учетом требований промышленной эксплуатации; кабельная вводка — через гермоввод с фиксацией от перегибов.
Технические характеристики Atlas Copco EWD 330
Ниже приведены основные параметры модели в соответствии с данными, опубликованными на нашем сайте и по информации производителя.
| Страна происхождения | Швеция |
| D1 (внешний диаметр / длина), мм | 212 |
| D2 (внутренний диаметр вверху / ширина), мм | 93 |
| Высота, мм | 162 |
| Вес, кг | 2 |
| Напряжение, В | 230V AC |
Дополнительно, по информации производителя: максимальное рабочее давление — до 16 бар; рекомендуемая производительность подключаемого компрессора — до 26 м³/мин; предельная пропускная способность холодильного осушителя — до 52 м³/мин. Геометрия корпуса соответствует габаритам 93 × 162 × 212 мм (Ш × В × Д) и обеспечивает компактный монтаж в тесных шкафах и на загруженных коллекторных узлах.
В типовой поставке предусматриваются функции: автоматический безвоздушный слив, защита от «залипания» затвора, тестовый цикл, индикация состояния. Опционально доступны сигнализация уровня (сухой контакт), усиленные варианты кабеля, комплекты для быстрого обслуживания. Детальные перечни опций и их совместимость уточняются по запросу.
Преимущества Atlas Copco EWD 330 в промышленной эксплуатации
- Энергоэффективность. Управление по уровню исключает постоянную продувку, снижая расход воздуха и энергопотребление компрессора. Для задач, где критична экономия, EWD 330 заметно выигрывает у таймерных сливов.
- Надежность при загрязнениях. Конструктив клапана и алгоритмы управления позволяют отводить эмульсии с примесями, характерные для реальных линий — от краски и металлообработки до литейных цехов.
- Интеллектуальные функции. Аварийный сигнал, тестовый режим и сервисная индикация упрощают диагностику, сокращают простои и облегчают регламентное обслуживание.
- Гибкая совместимость. По информации производителя, конденсатоотводчик ewd 330 atlas copco корректно работает с компрессорами, холодильными осушителями и фильтрами разных производителей.
- Компактность и универсальный монтаж. Габариты 93 × 162 × 212 мм позволяют интегрировать узел даже в стесненные шкафы воздухоочистки, а питание 230V AC упрощает подключение.
- Окупаемость. Отсутствие утечек воздуха и снижение аварийных остановок ускоряют возврат инвестиций по сравнению с механическими и таймерными дренажами.
Сравнение с ближайшими альтернативами показывает: в классе устройств, сопоставимых по назначению (например, Beko Bekomat 13, Ceccato LD202, ECO DRAIN 13, COMPRAG ED‑30, ALMIG ALM‑D 2100), Atlas Copco EWD 330 традиционно выделяется продуманной электроникой, стабильной работой при «грязном» конденсате и удобством сервиса. При этом конечный выбор всегда зависит от давления, состава конденсата и допустимого перепада — рекомендуем консультацию инженера для точного подбора.
Применение и отраслевой опыт: где EWD 330 раскрывает потенциал
Atlas Copco EWD 330 применяют на узлах, где образование конденсата неизбежно:
- после компрессоров (послеохладитель и ресивер);
- на выходе холодильных осушителей и влагоотделителей;
- на магистральных и тонких фильтрах (до и после осушителя);
- в распределительных коллекторных узлах цеха.
Отрасли и процессы:
- металлообработка и покрасочные камеры — для защиты пневмоинструмента и качества покрытия;
- лазерная резка и плазменные комплексы — стабильность качества газовой смеси и отсутствие конденсата в линиях;
- пищевое производство и ПЭТ‑выдув — снижение риска попадания эмульсий в зоны санитарного контроля;
- фармацевтика и электроника — защита чувствительных клапанов и оборудования подготовки воздуха;
- добыча и строительство — устойчивость к пыли и вибрации, автономность от операторских действий.
Небольшой кейс: на участке порошковой окраски переход с таймерных сливов на ewd 330 atlas copco позволил устранить периодические «плевки» влаги в воздушной магистрали и снизить расход воздуха. Интеллектуальный контроль уровня сделал работу предсказуемой, а обслуживание — регламентным, без срочных остановов.
Советы по эксплуатации в тяжелых условиях:
- при повышенном количестве твердых частиц используйте входную грязезащиту/сито, регулярно контролируйте загрязнение;
- не допускайте противодавления на выпуске дренажа — отводите конденсат в атмосферный коллектор/маслосборник с гидрозатвором;
- при низких температурах предусмотрите обогрев трассы отвода и защиту от замерзания; при высоких — обеспечьте вентиляцию шкафа;
- проверяйте состояние кабельных вводов и гермовводов, исключайте попадание струй под давлением на корпус;
- не объединяйте несколько источников конденсата без гидравлической развязки — возможен переток и ложные срабатывания.
Комплектация и опции Atlas Copco EWD 330
Стандартная поставка, как правило, включает сам конденсатоотводчик, комплект уплотнений/крепеж, документацию и элементы для электрического подключения на 230V AC. Конкретная комплектация может отличаться — уточняйте при заказе. Для интеграции в систему мониторинга доступны версии с аварийным контактом; в линейке Atlas Copco также встречается исполнение EWD 330C с расширенным функционалом сигнализации (параметры зависят от партии и рынка поставки).
Рекомендации по выбору, чтобы не переплатить:
- оцените приток конденсата на каждом узле (после компрессора, осушителя, фильтра) и подбирайте пропускную способность с запасом по пиковым режимам;
- уточните диапазон давления и состав конденсата (минеральные/синтетические масла, эмульсии) — это влияет на ресурс клапана и необходимость предварительной фильтрации;
- заложите в проект аварийную сигнализацию, если критичны простои и требуется удаленный контроль;
- при дефиците места выбирайте компактный монтаж с минимальной длиной самотека.
Установка, сервис и поддержка
Требования к монтажу:
- жесткое основание или штатный кронштейн; исключение вибраций и перекосов;
- подключение к источнику конденсата гибким или жестким трубопроводом без острых колен у входа;
- организованный отвод в общий конденсатопровод или маслосборник с атмосферным участком (без избыточного противодавления);
- питание 230V AC с защитой по цепи питания согласно ПУЭ; отдельный автомат и УЗО/дифзащита — по проекту;
- доступность для осмотра и обслуживания, защита от прямых осадков и струй.
Пуско‑наладка с Premium‑Vozduh включает проверку правильности подключения, тестовый слив, настройку сигнализации и краткий инструктаж персонала. Регламент ТО обычно сводится к периодической очистке седла/канала, проверке работы тестовой кнопкой и контролю электрических соединений; интервалы зависят от загрязненности конденсата и режима эксплуатации.
Гарантия и запасные части: по информации производителя, на конденсатоотводчик атлас копко ewd 330 распространяются стандартные гарантийные обязательства Atlas Copco. Оригинальные расходные материалы и комплекты ремонта доступны на складе и под заказ. Отгрузка — оперативно при наличии.
Цена и условия покупки
Atlas Copco EWD 330 цена зависит от курса валют, комплектации, наличия опций сигнализации и требований к поставке (монтаж, пуско‑наладка, расширенная гарантия). Мы обеспечиваем прозрачный процесс сделки: консультация инженера, согласование спецификации, счет и поставка, сопровождение по внедрению. Дополнительные расходы формируются исходя из работ по установке, обучению персонала и интеграции в систему контроля.
Если вы рассматриваете Atlas Copco EWD 330 купить для проекта модернизации или нового строительства, специалисты Premium‑Vozduh помогут рассчитать экономию на утечках, подобрать схему отвода конденсата и согласовать график поставки. По запросу предоставим коммерческое предложение, спецификацию и паспорт.
Часто задаваемые вопросы
Какой ресурс дренажного узла у Atlas Copco EWD 330?
По информации производителя, при соблюдении регламента ТО ресурс клапанного узла и электроники сопоставим со сроком службы оборудования в штатных условиях эксплуатации. Фактический срок зависит от состава конденсата, давления и регулярности обслуживания.
Подходит ли EWD 330 для круглосуточной работы?
Да, конструкция и алгоритмы рассчитаны на 24/7. Важно обеспечить стабильное питание 230V AC и корректный отвод без противодавления.
Как часто требуется обслуживание?
Периодичность зависит от загрязненности. В типовых условиях осмотр и очистка проводятся регламентно при плановых простоях; при «грязном» конденсате — чаще. Тестовый режим позволяет быстро оценить состояние узла.
Чем EWD 330 отличается от EWD 330C?
Вариант EWD 330C, как правило, имеет расширенные функции сигнализации/индикации. Конкретные отличия зависят от поставки и указываются в документации.
Можно ли использовать устройство с адсорбционными осушителями?
Да, если параметры по давлению и притоку конденсата соответствуют рекомендациям производителя. Важно исключить резкие перепады давления на входе.
Как ведет себя дренаж при отключении питания?
Клапан закрывается. После восстановления питания устройство проходит самотестирование и возобновляет работу; при необходимости выполните тестовый слив.
Нужен ли отдельный отвод для каждого узла (ресивер, фильтр, осушитель)?
Рекомендуется раздельный отвод или грамотная гидравлическая развязка для исключения перетоков и ложных срабатываний. Инженер поможет выбрать схему.
